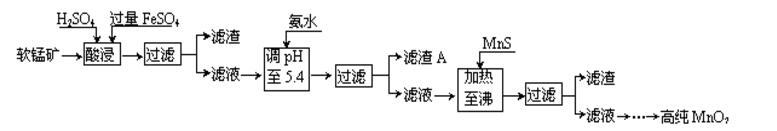

二氧化锰是一种常见的氧化反应催化剂，二氧化锰是制造锌锰干电池的基本材料。工业上以软锰矿为原料，利用硫酸亚铁制备高纯二氧化锰。工艺流程：

软锰矿的主要成分为MnO2，而MnO2在酸性条件下具有较强的氧化性，而硫酸亚铁又具有较强的还原性。因此，在酸性条件下，将它们混合在一起，就会达到较好的浸锰效果。在酸性水溶液中，硫酸亚铁浸锰的主要化学反应方程式如下：
    MnO2+2FeS04+2H2SO4→MnsO4+Fe2(SO4)3+2H20
    操作注意事项：
    影响浸锰操作的主要因素有浸锰温度、浸锰时间、矿粉粒度、硫酸初始浓度、硫酸亚铁加入量等。同时在浸出液的净化除杂中也应格外注意：硫酸亚铁浸锰的浸出液巾除含Mn2外，还含有大量的铁离子。另外，在浸锰过程中，Al，Pl，Cu，Zn等杂质离子也将部分进入溶液中。因此，为了确保产品质量，必须将这些杂质离子除去。高纯度的碳酸锰是制备高纯度二氧化锰的关键之一 。
    研究发现：
    1)、以低品位贫软锰矿为原料，采用生产钛白副产的硫酸亚铁浸锰，浸出液经净化除杂、沉淀碳酸锰、碳酸锰焙烧及二氧化锰精制工艺制备的高纯二氧化锰，产品质量符合zBG13001-1986一级品标准。
    2)、采用生产钛白副产的硫酸亚铁浸锰，当浸锰温度70℃、浸锰时间3h、硫酸初始浓度2.1mol/L、矿粉粒度<150m、硫酸亚铁加入量为理论量的120％、固液质量比l：3时，锰的浸出率达98.5％以上，同时还合理地利用了钛白粉厂的硫酸亚铁。
    3)、该工艺过程中，MnCO3焙烧的适宜条件为：焙烧时间4-5h，焙烧温度320～340oC，焙烧料翻动时间10-15min。
    4)、该工艺为贫软锰矿的开发利用及钛白粉厂的硫酸亚铁渣的综合利用开辟了一条新途径。
